Wilo ile Mekanik Tesisatlarda Doğru Sirkülasyon Pompası Seçimi

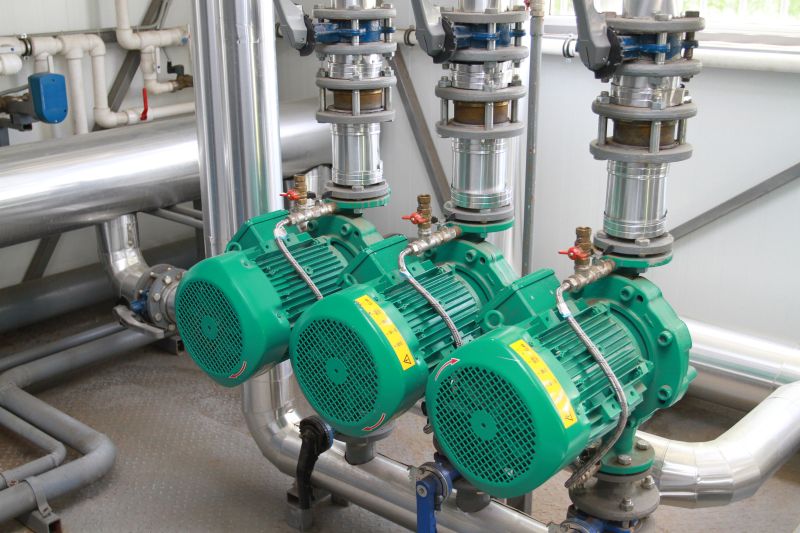

Wilo sirkülasyon pompasıBüyütmek için resme tıklayınSirkülasyon pompaları, kapalı devre ısıtma ve soğutma sistemlerinde taşıyıcı akışkanın sistem içerisinde dolaşmasını sağlar. Ancak pompa seçimi yalnızca suyun dolaştırılmasına yönelik teknik bir ekipman tercihi olarak değerlendirilmemelidir. Pompanın kapasitesi, sistemin gerçek ihtiyacına göre belirlenmediğinde enerji verimliliği, hidrolik denge ve sistem performansı doğrudan olumsuz etkilenebilir.
Gereğinden büyük seçilen bir pompa, ihtiyaçtan fazla debi ve diferansiyel basınç üreterek gereksiz elektrik tüketimine, akış seslerine ve hidrolik problemlere neden olabilir. Yetersiz kapasitede seçilen bir pompa ise sistemin uzak noktalarına yeterli debinin ulaştırılamamasına, ısıtma veya soğutma performansının düşmesine ve kullanıcı konforunun bozulmasına yol açabilir.

Pompa seçiminde iki temel parametre dikkate alınır:
• Sistemin ihtiyaç duyduğu debi (Q)
• Bu debiyi sağlayabilmek için gerekli basma yüksekliği (H)
Bu iki değerin doğru hesaplanması, uygun pompanın seçilmesinin en önemli adımını oluşturur.

Sirkülasyon Pompasında Debi HesabıMakale: Wilo Türkiye Market ve Ürün Uzmanı Oğulcan ReyhanBüyütmek için resme tıklayın
Kapalı devre ısıtma ve soğutma sistemlerinde pompa debisi, sistemin ısı yüküne göre belirlenir. Temel hesaplama formülü şöyledir:
Q = P / (ρ × c × ΔT)
Su kullanılan HVAC sistemlerinde hesaplama pratik olarak aşağıdaki şekilde yapılır:
Q (m³/h) = P (kW) / (1.163 × ΔT)
Burada P sistemin ısı yükünü, ΔT ise gidiş ve dönüş suyu arasındaki sıcaklık farkını ifade eder. Formüldeki 1.163 katsayısı yalnızca temiz su için geçerlidir. Etilen glikol veya propilen glikol kullanılan sistemlerde debi hesabı, akışkanın yoğunluğu ve özgül ısı kapasitesi dikkate alınarak yapılmalıdır.

Farklı sistemlerde kullanılan tipik sıcaklık farkları şöyledir:
Sistem tipi Çalışma rejimi ΔT
Klasik radyatör sistemi 90/70 °C 20 K
Yoğuşmalı kazanlı radyatör sistemi 70/50 °C 20 K
Düşük sıcaklıklı radyatör sistemi 55/45 °C 10 K
Yerden ısıtma 40/35 °C veya 35/30 °C 5 K
Fan-coil ısıtma 50/40 °C 10 K
Fan-coil soğutma 7/12 °C 5 K

Örneğin 70/50 °C sıcaklık rejiminde çalışan ve toplam ısı yükü 40 kW olan bir sistemde:
Q = 40 / (1.163 × 20) ≈ 1,72 m³/h
Bu durumda pompanın yaklaşık 1,7–1,8 m³/h debi sağlayacak şekilde seçilmesi gerekir. Ön seçimde küçük bir emniyet payı bırakılabilse de gereksiz kapasite artışından kaçınılmalıdır.
Basma Yüksekliği Hesabı
Kapalı devre sistemlerde basma yüksekliği bina yüksekliğine göre belirlenmez. Sistem dolu ve havası alınmış durumdayken gidiş ve dönüş hattındaki su sütunları birbirini dengeler ve statik yük sıfır kabul edilir.

Pompa yalnızca tesisatın oluşturduğu hidrolik dirençleri yenmek için çalışır. Bu dirençler;
• Boru sürtünmeleri
• Vana ve fittings kayıpları
• Filtreler
• Eşanjörler
• Kolektörler
• Terminal cihazlar tarafından oluşturulur.
Pompa kataloglarında basma yüksekliği genellikle metre su sütunu, yani mSS veya mH₂O cinsinden ifade edilir.
• 1 mSS ≈ 9,81 kPa
• 1 mSS ≈ 0,098 bar
• 10 mSS ≈ 1 bar
Bu nedenle 6 metre basma yüksekliği yaklaşık 59 kPa diferansiyel basınca karşılık gelir.

Kritik Devre ve Sistem Direnci
Pompa seçimi, tesisattaki toplam boru uzunluğuna göre değil, en yüksek hidrolik dirence sahip kritik devreye göre yapılmalıdır. Kritik devre genellikle en uzak terminal ünitenin bulunduğu ve toplam basınç kaybının en yüksek olduğu hattır.
Sistem direnci iki temel kayıptan oluşur:

Düz Boru Sürtünme Kayıpları
Boru çapı küçüldükçe aynı debide akış hızı ve basınç kaybı artar. Bu nedenle boru çapı ile pompa seçimi birlikte değerlendirilmelidir.
Çoğu uygulamada boru içi akış hızının yaklaşık 0,5–1,5 m/s, sürtünme kaybının ise 100–150 Pa/m aralığında tutulması ekonomik ve konforlu bir tasarım yaklaşımıdır.
Daha yüksek hızlar akış ve vana seslerine, yüksek pompalama enerjisine ve uzun vadede erozyon-korozyon riskine neden olabilir.

Lokal Kayıplar
Dirsekler, te parçaları, balans ve kontrol vanaları, çekvalfler, pislik tutucular ve sayaçlar ilave basınç kayıpları oluşturur.
Detaylı projelerde üretici verileri kullanılmalıdır. Ön tasarım aşamasında ise düz boru kayıplarına yaklaşık yüzde 30–50 oranında emniyet payı eklenebilir.

Yanlış Pompa Seçiminin Sonuçları
Gereğinden büyük pompa seçimi;
• Gereksiz elektrik tüketimine
• Yüksek diferansiyel basınca
• Radyatör ve borularda akış seslerine
• Hidrolik dengesizliklere
• Erozyon ve korozyon riskine neden olabilir.
Yetersiz pompa seçimi ise uzak hatlara yeterli debinin ulaşmamasına, ısıtma veya soğutma performansının düşmesine, ΔT değerinin yükselmesine ve kullanıcı konforunun azalmasına yol açabilir.

Akıllı Pompa Sistemleri
Modern mekanik tesisatlarda frekans kontrollü akıllı pompalar, değişken yük koşullarına uyum sağlayarak enerji tüketimini optimize eder.
Wilo-Stratos MAXO ve Wilo-Yonos MAXO serileri, sistem ihtiyacına göre pompa devrini otomatik olarak ayarlayabilir.
Termostatik vanalı radyatör sistemlerinde Değişken Fark Basıncı (Δp-v) modu önerilir. Debi azaldığında pompa basıncı da düşürerek enerji tüketimini ve akış seslerini sınırlar.
Yerden ısıtma sistemlerinde ise hidrolik direnç büyük ölçüde sabit olduğundan Sabit Fark Basıncı (Δp-c) modu daha dengeli bir çalışma sağlar.
Hastane, otel, AVM ve büyük ticari yapılarda işletme sürekliliği amacıyla duty/standby veya paralel çalışan çift pompa çözümleri tercih edilebilir.

Nihai Seçim Pompa Eğrisi Üzerinden Yapılmalı
Debi ve basma yüksekliği hesaplandıktan sonra pompa seçimi yalnızca nominal katalog değerlerine göre yapılmamalıdır. Doğru çalışma noktası, sistem eğrisi ile pompa karakteristik eğrisinin kesiştiği noktadır.
Çalışma noktasının pompanın en yüksek verim bölgesine, yani BEP – Best Efficiency Point noktasına yakın olması; enerji tüketimi, işletme güvenliği ve ekipman ömrü açısından önemlidir.
Wilo-Select ve Wilo-Assistant gibi dijital seçim araçları, hesaplanan debi ve basma yüksekliği değerlerine göre uygun ürünün belirlenmesini kolaylaştırır.

Kullanma Sıcak Suyu Sistemleri
Bu hesaplama yöntemi kapalı devre ısıtma ve soğutma sistemleri için geçerlidir. Kullanma sıcak su re-sirkülasyon sistemlerinde pompa debisi; boru hattındaki ısı kayıpları, hijyen gereksinimleri ve bekleme süreleri dikkate alınarak farklı kriterlerle hesaplanmalıdır.

Verimli ve Güvenilir Tesisatlar İçin Doğru Pompa Seçimi
Doğru sirkülasyon pompası seçimi; gerçek sistem yüküne göre debinin hesaplanması, kritik devredeki basınç kayıplarının belirlenmesi ve nihai seçimin pompa eğrisi üzerinden yapılmasıyla mümkündür.
Sistemin ihtiyacına uygun kapasitede, doğru çalışma moduna sahip ve yüksek verimli bir pompa tercih edilmesi; enerji tüketimini azaltırken dengeli, güvenilir ve uzun ömürlü bir tesisat işletimi sağlar.

Wilo Türkiye Market ve Ürün Uzmanı Oğulcan Reyhan
